Dla głębszego zrozumienia
problemu elastooptyki na spotkaniu koła naukowego wykorzystano
jeden z programów jaki dostępny jest w naszym Instytucie
tj. COSMOS. Prz użyciu tej aplikacji, studenci V roku
Budownictwa oraz opiekun naszego koła, zaprezentowali członkom KN kilka
zagadnień związanych z rozkładem naprężeń w wybranych modelach.
Pierszym poruszonym zagadnieniem było "zadanie Kirscha" .
Model płytki wykonanej z żywicy.

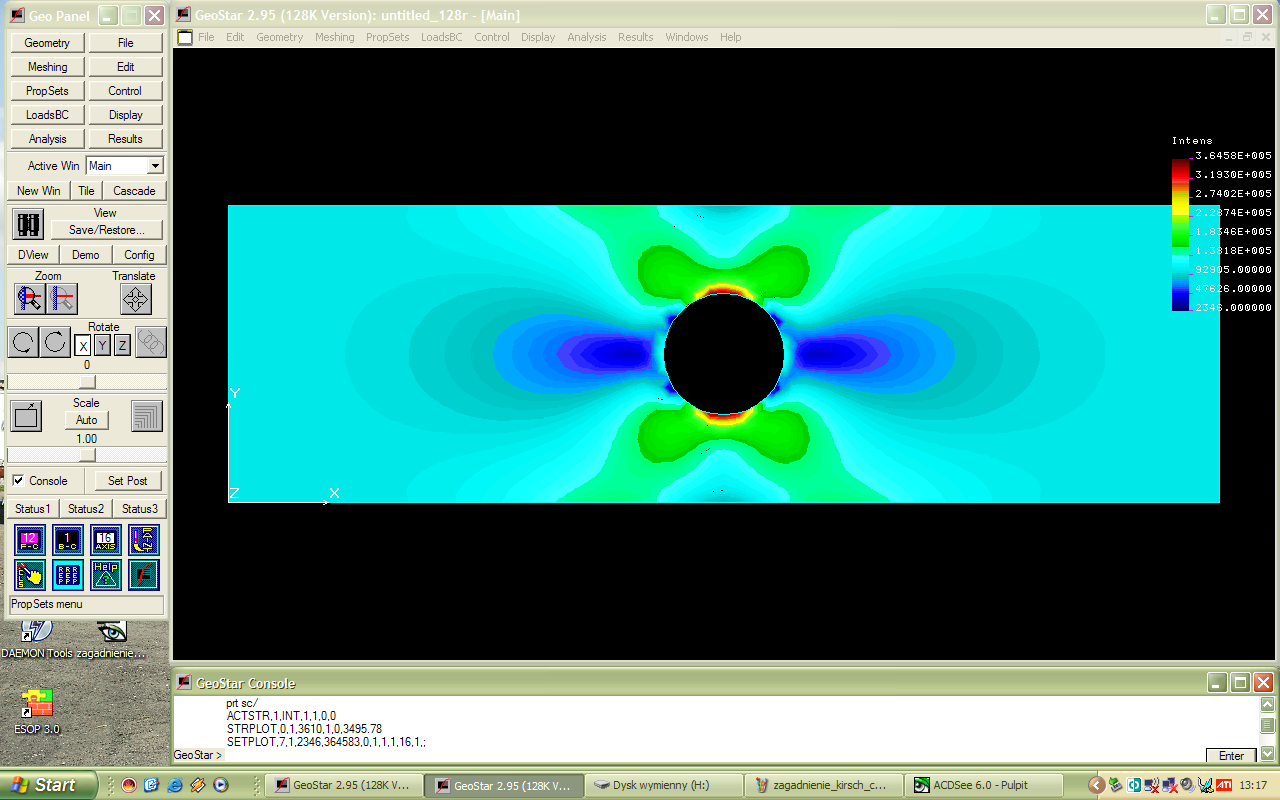

Płytka poddana naprężeniom rozciągającym .W prawym górnym rogu znajduje się skala naprężeń jakie dziełają na ową płytke.
Jak łatwo można zauważyć największe naprężenia występują w strefie otworu.
Film przedstawiający rozkład napręźeń od chwili podparcia do obciążenia płytki siłą.
Inny model płytki wykonanej z żywicy.Rozkład naprężeń w tej płytce jest inny, gdyż w innych miejscach została ona podparta.
Zadanie drugie przedstawia naprężenia uśrednione w belce swobodnie podpartej.

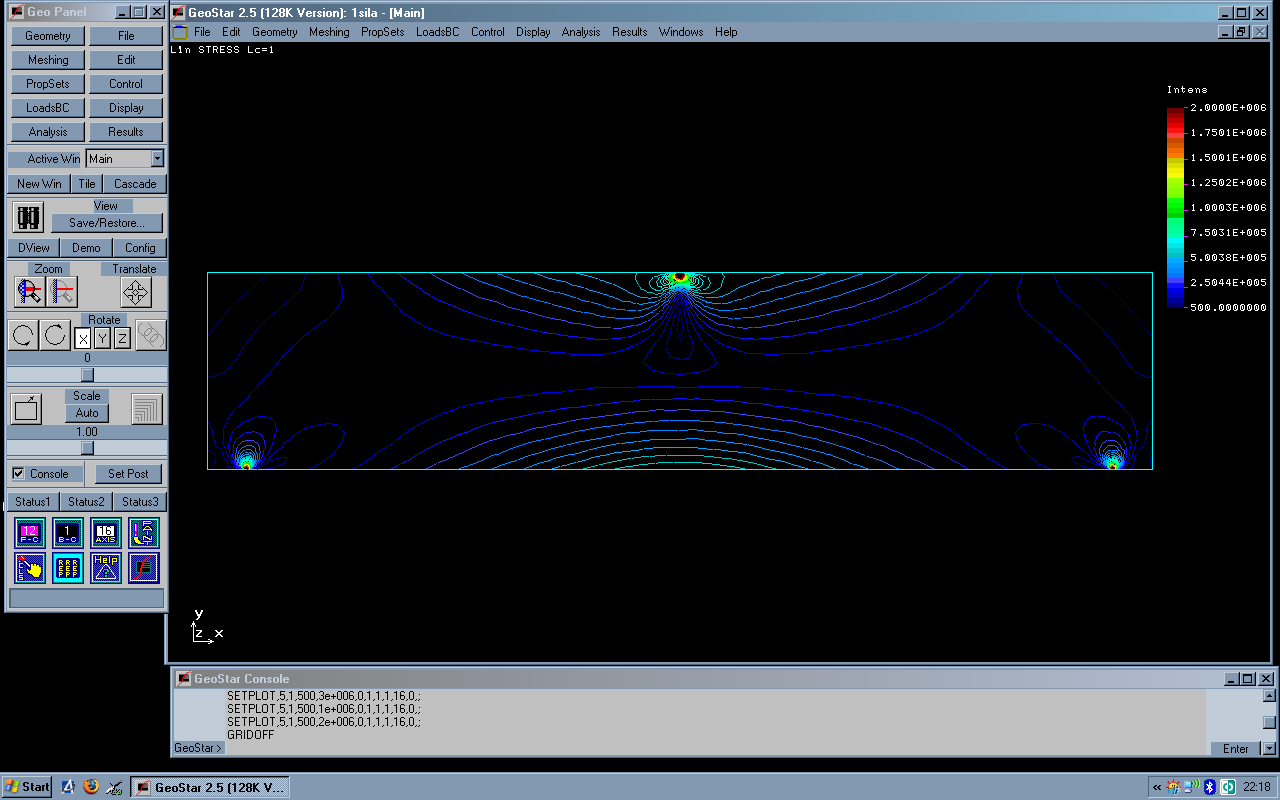

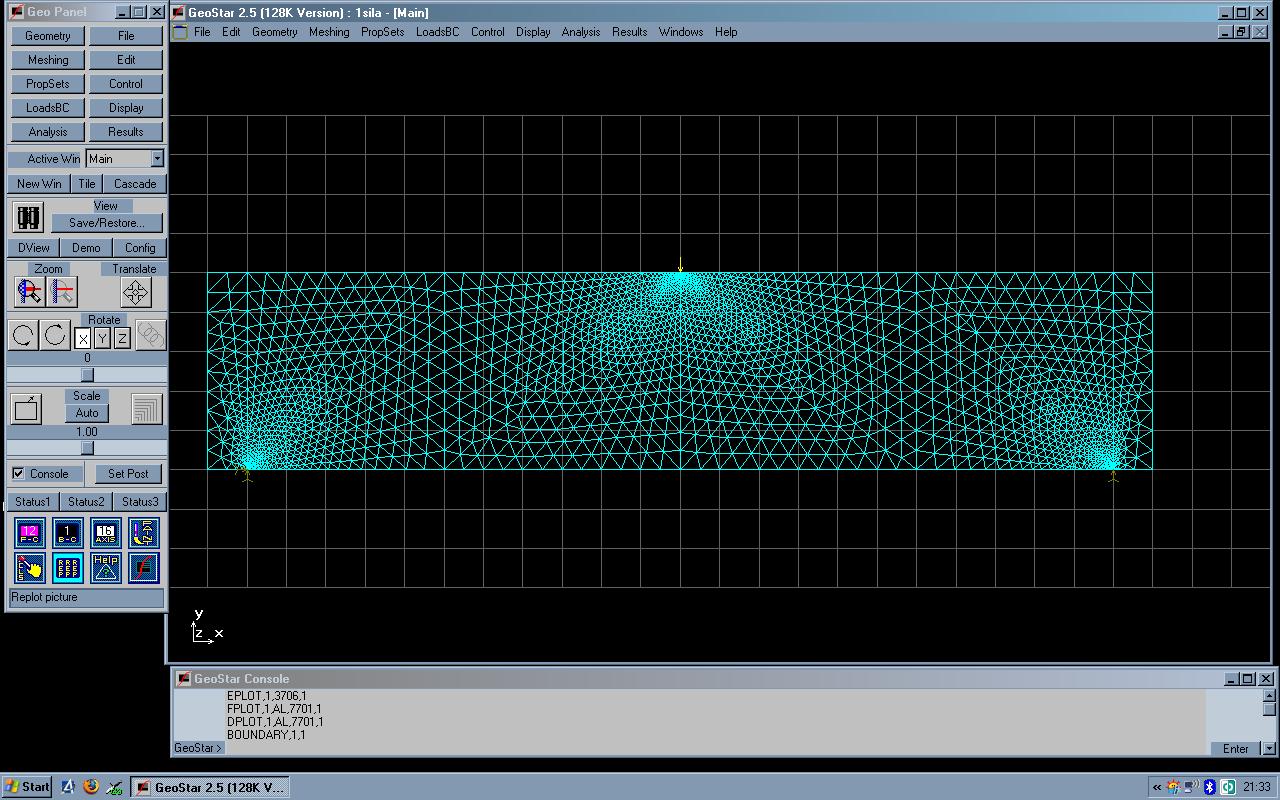

Belka obciążona jedną siłą

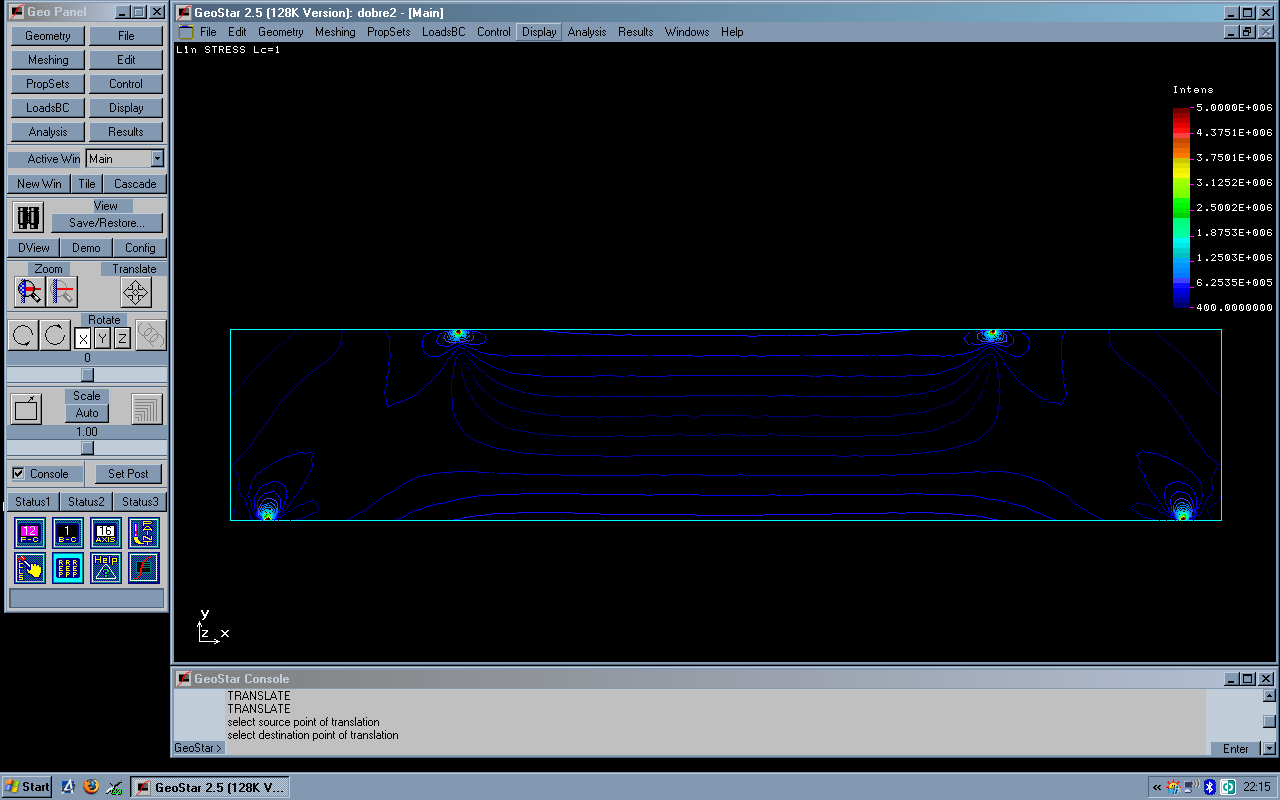

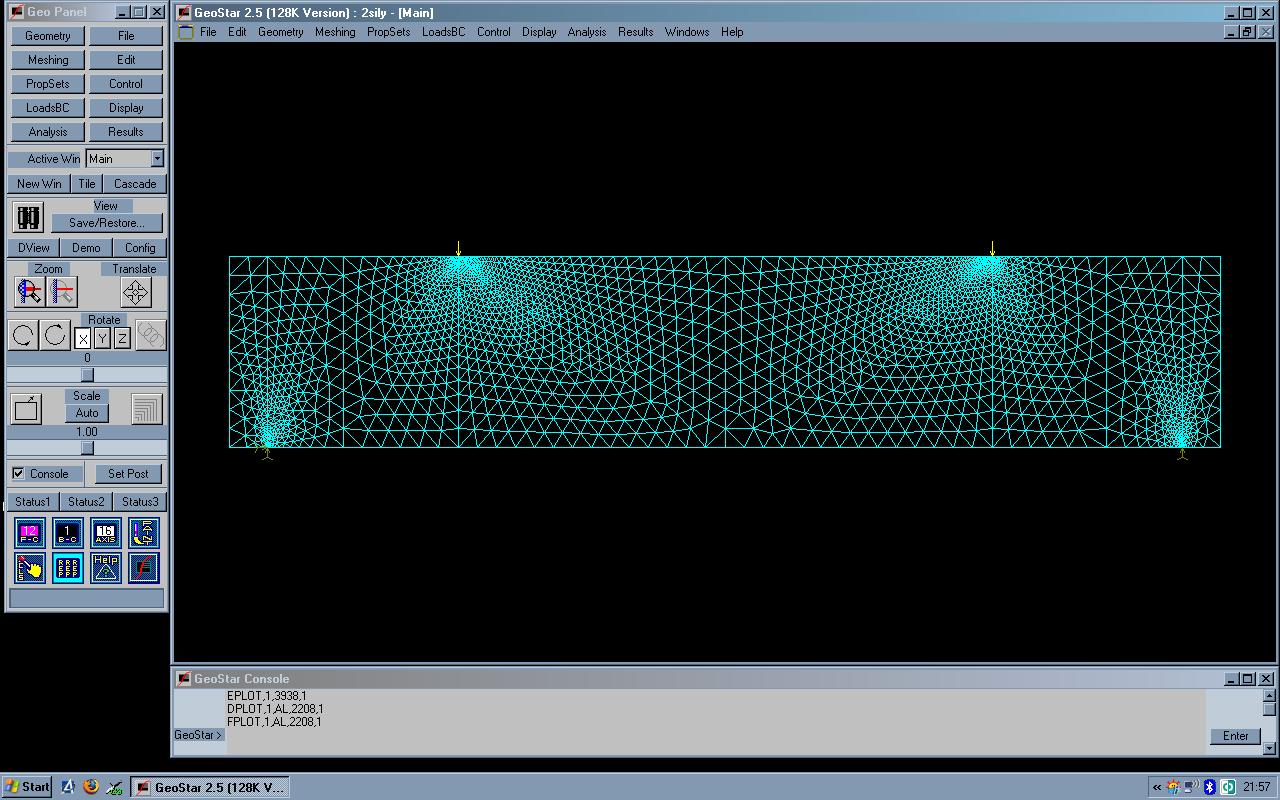

Belka obciążona dwoma siłami
